説明
道路トンネルジェット換気扇

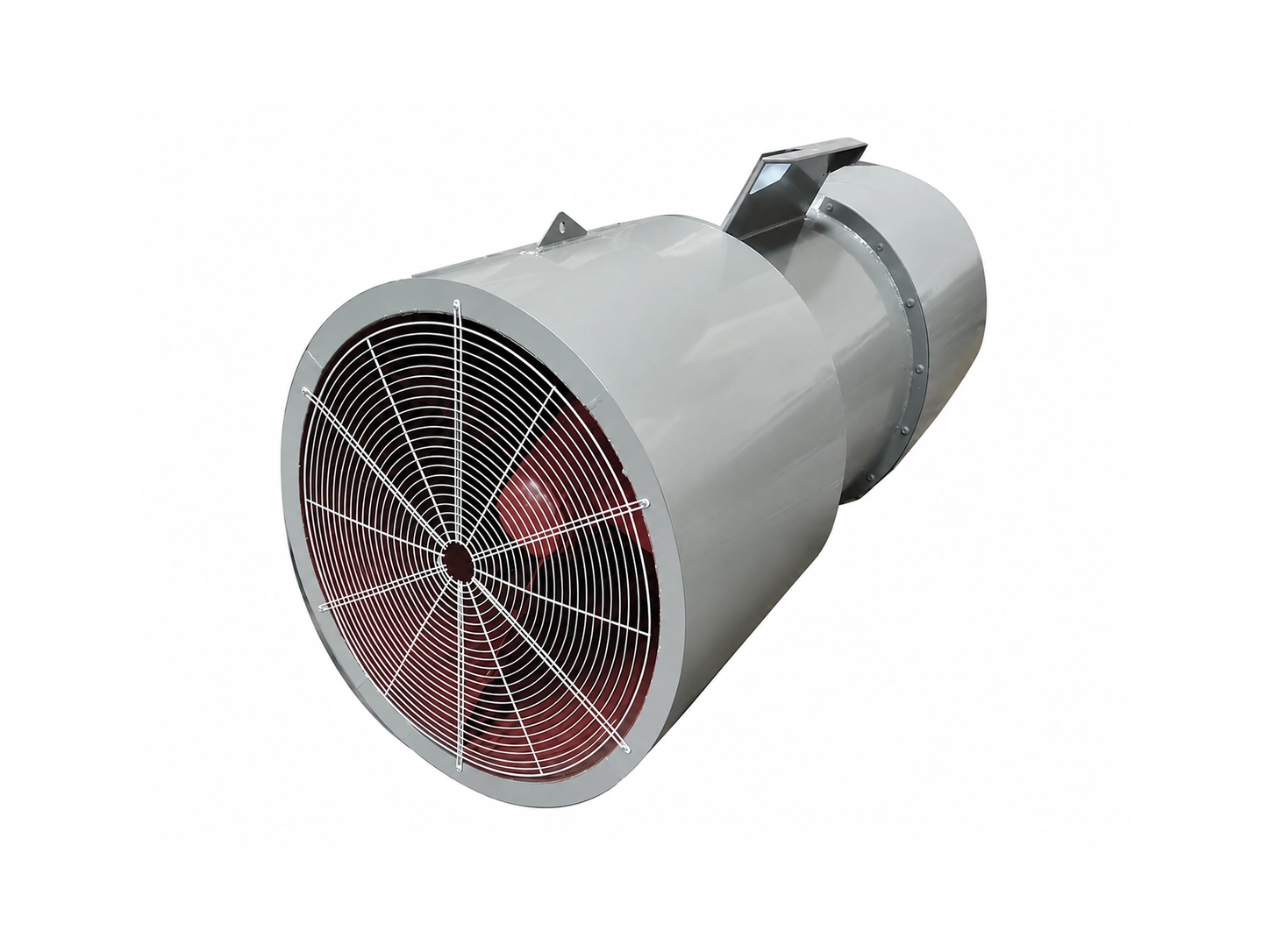

SDSトンネルジェットファン
SDS トンネル ジェット ファンは、道路トンネルの換気、縦方向の気流制御、排煙サポート用に設計されています。高速道路トンネル、鉄道トンネル、地下鉄トンネル、都市地下通路、トンネル換気アップグレードプロジェクトに適しています。
通常の軸流ファンと比較して、SDS トンネル ジェット ファンは、推力、気流構成、耐食性、高温信頼性、トンネル環境での安定した動作に重点を置いています。{0}
トンネル運用時の換気用に設計
トンネル ジェット ファンは、主にトンネル内に縦方向の気流を作り出すために使用されます。これらは、汚染された空気を移動させ、車両の排気濃度を制御し、緊急換気中の煙の移動方向をサポートします。
SDS シリーズは、地下鉄、高速道路、鉄道のトンネル プロジェクト、およびトンネルの設計と設置要件を研究した後に開発されました。この製品は、効率、耐食性、高温信頼性、安定した長期稼働を必要とするトンネル環境に適しています。-
SDSトンネルジェットファンはSDF建築用換気扇とは異なります。 SDF は主に建設段階のダクトの空気供給に使用され、SDS は主にトンネルの縦方向の換気と排煙のサポートに使用されます。
SDS(K)およびSDS(R)換気フォーム
SDS(K)
一方向ジェットファン
道路トンネルの縦方向換気と定期的な気流制御
一方向の気流方向が必要な場合に適しています-
SDS(R)
リバーシブルジェットファン
双方向気流制御と緊急排煙対応
30 秒以内に逆転して定格速度に達することができます
SDS(K) 一方向トンネルジェットファン性能データ
SDS(K)は一方向トンネルジェットファンです。トンネルの気流の方向が固定されている縦方向の換気システムによく使用されます。最終的な選択は、推力需要、トンネルの長さ、設置間隔、騒音要件、トンネル換気設計によって確認する必要があります。
モデル
極
スピード
r/min
刃の角度
気流
m³/s
推力
N
力
kW
ノイズ
dB(A)
SDS(K)-4K
2P
2900
a1–a4
2.0–3.9
46–102
0.75–2.2
63–73
SDS(K)-6K
2P
2900
a1–a4
4.1–6.5
102–245
2.2–7.5
71–75
SDS(K)-5.6K
2P
2900
a1–a4
6.0–8.4
175–340
4–11
67–73
SDS(K)-6.3K
2P
2900
a1–a5
9.5–14.0
250–660
5.5–18.5
71–75
SDS(K)-7.1K
2P
2900
a1–a5
12.0–17.5
320–680
7.5–22
71–75
SDS(K)-8K
4P
1470
a1–a5
10.0–16.5
210–520
4–11
63–71
SDS(K)-9K
4P
1470
a1–a5
16.0–24.0
380–850
7.5–22
70–75
SDS(K)-10K
4P
1470
a1–a6
21.0–30.0
640–1100
11–30
71–75
SDS(K)-11.2K
4P
1470
a1–a5
26.8–37.6
765–1600
15–45
69–75
SDS(K)-12.5K
4P
1470
a1–a6
36.0–50.0
855–2200
18.5–75
70–79
SDS(K)-14K
6P
980
a1–a5
31.5–46.5
730–1600
15–45
72–75
SDS(K)-16K
6P / 8P
980 / 740
a1–a6
40.0–68.0
1100–3200
22–90
69–75
SDS(R)リバーシブルトンネルジェットファン性能データ
SDS(R)はリバーシブルトンネルジェットファンです。双方向気流制御や緊急防煙が必要な場合に使用します。リバーシブル設計により、正転と逆転を切り替えて、30 秒以内に定格速度に達します。
モデル
極
スピード
r/min
刃の角度
気流
m³/s
推力
N
力
kW
ノイズ
dB(A)
SDS(R)-4B
2P
2900
a1–a4
2.0–3.9
46–102
0.75–2.2
63–73
SDS(R)-6K
2P
2900
a1–a4
4.1–6.5
102–245
2.2–7.5
71–75
SDS(R)-5.6K
2P
2900
a1–a4
6.0–8.4
175–340
4–11
67–73
SDS(R)-6.3K
2P
2900
a1–a5
9.5–14.0
250–660
5.5–18.5
71–75
SDS(R)-7.1K
2P
2900
a1–a5
12.0–17.5
320–680
7.5–22
71–75
SDS(R)-8K
4P
1470
a1–a5
10.0–16.5
210–520
4–11
63–71
SDS(R)-10K
4P
1470
a1–a6
21.0–30.0
640–1100
11–30
71–75
SDS(R)-12.5K
4P
1470
a1–a6
36.0–50.0
855–2200
18.5–75
70–79
SDS(R)-16K
6P / 8P
980 / 740
a1–a6
40.0–68.0
1100–3200
22–90
69–75
典型的なアプリケーションシナリオ
01
高速道路トンネル換気
車両の排気希釈とトンネルの空気品質改善のための縦方向の気流制御をサポートします。
02
緊急排煙装置
リバーシブル SDS(R) モデルは、緊急換気条件下での煙の移動方向の制御に役立ちます。
03
地下鉄と鉄道のトンネル
信頼性の高い換気と気流制御が必要な地下輸送トンネルに適しています。
04
トンネルアップグレードプロジェクト
推力、騒音、設置クリアランス、風向の確認が必要な換気改修にもご使用いただけます。
機種選定情報
トンネルの長さ トンネルの長さは、気流の構成と必要なジェット ファンの数に影響します。
必要な風速 設計風速は、通常の換気と緊急時の煙の制御のために重要です。
設置スペース トンネルのクリアランス、取り付けブラケットの位置、メンテナンス アクセスを確認します。
騒音要件 都市部のトンネル、地下鉄プロジェクト、長期的な運営については、騒音制御をチェックする必要があります。{0}}
トンネルジェットファンの選択に関する見積もりを取得する
送信: トンネルの長さ |必要な風速 |ファン直径|SDS(K) または SDS(R) |騒音要件 |量
